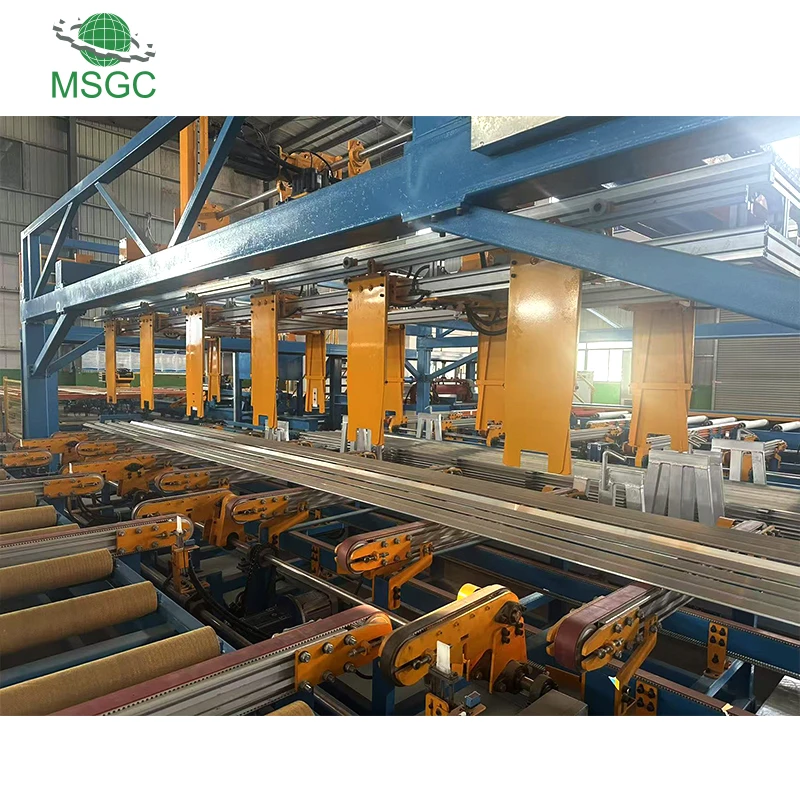

Alyuminiy profil avtomatik staker - bu Spaorlar paneli, magistral kamar, yaylov mexanizmi, Yuk ko'tarish mexanizmi, bitta qatlamni qo'llab-quvvatlash mexanizmi va uzatish mexanizmi. Yuk ko'tarish mexanizmi ko'taruvchi o'rindiq, ko'tarish novdasi va ko'taruvchi plastinkadan iborat; Yagona qatlamni qo'llab-quvvatlash mexanizmi gorizontal telesronopik silindrni va chet elning qo'lini qo'llab-quvvatlaydi; O'tkazma mexanizmi transfer slide temir yo'llarini, o'tkazmasi plitasi va pulindrini o'z ichiga oladi; Alyuminiy uch o'lchovli transfer uskunasi qorin bo'shlig'ini va tarjima mexanizmini o'z ichiga oladi. Tarjima mexanizmi o'tish ramkasi bilan ulangan ko'tarish drayveri tayoqchasi bilan jihozlangan va konventka o'tkaziladi. Alyuminiy materiallarni avtomatik ravishda ovqatlanishini moddiy ramkaga, chiziqlar davomida qo'lda aralashuv, yuqori samaradorlik va integratsiyalash funksiyasini joylashtirish va saqlash funktsiyasini amalga oshirish.
Asosiy spetsifikatsiya
|
Chegarasida va tashqarida bog'langan staker |
|
|
Umumiy quvvat |
20kw |
|
Maksimal stacking tezligi |
15 soniya \/ tsikl |
|
Maxsus materiallarni ajratish tezligi |
Birlik uchun 3 marta |
|
Maksimal stacking og'irligi |
500 |
|
Maksimal ko'tarish kuchi |
1000kg (o'z vazni bilan o'z hisobi) |
|
Maksimal material kengligi |
100 mm |
|
Moddiy pul o'tkazma tezligi |
500mm \/ s |
|
Boshqarish rejimi |
Etercat avtobusi to'liq servlo + masofadan boshqarish pulti |
|
Maksimal to'ldirish ramkasi |
(Moslashtirilgan) |
|
Alyuminiy profil l |
2500 mm -7000 mm |
|
Uskunalar og'irligi |
7 tonna |
|
Uskunalar hajmi |
Uzunligi 15 metr, kenglik 3,65 metr, balandligi 4 metr (moslashtirilgan) |
|
Stakan balandligi |
850 mm (sozlangan) |
|
Plc kiritish nuqtasi |
72 ball |
|
Plc chiqishi nuqtasi |
40 ball |
|
Profilni uzatish usuli |
Servo motorli drayverlar sinxron kamari |
|
Ekis harakati |
Servo Motor + chiziqli qo'llanma temirlari + tishli taglik |
|
Tegishli profillar emas |
Dumaloq quvurlar va kerakli suratlar |
|
Spacer konveyer |
Raqamli |
|
Spacer olib chiqing |
To'liq servo |
|
O'rnatish mashinasi |
|
|
Umumiy quvvat |
2kw |
|
Vertikal harakat tezligi |
350 mm \/ s |
|
Lateral harakat tezligi |
300 mm \/ s |
|
Maksimalo'lchamuzunligi |
8000 mm |
|
Minimalo'lchamuzunligi |
3000 mm |
|
Boshqarish rejimi |
Servo |
|
Plc kiritish nuqtasi |
8 ball |
|
Plc chiqishi nuqtasi |
8 ball |
|
Ekis harakat usuli |
Chiziqli qo'llanma temirlari + tag va piony |
